スポットクーラーの本体を取り出し、同梱されている冷風ダクト用のエルボを本体の冷風口に取り付ける手順を、機種毎に説明いたします。
【 手順説明機種 】
※型式をクリックするとページにジャンプします。
1.KES251MPB
2.KES251MFB
3.KES151NAB
4.KES252AAB、KES251AAB
1.KES251MPBの取付手順
![](/wp-content/uploads/2023/03/2aeb9f5c1868b6c90469b286e6f67376-scaled.jpg)

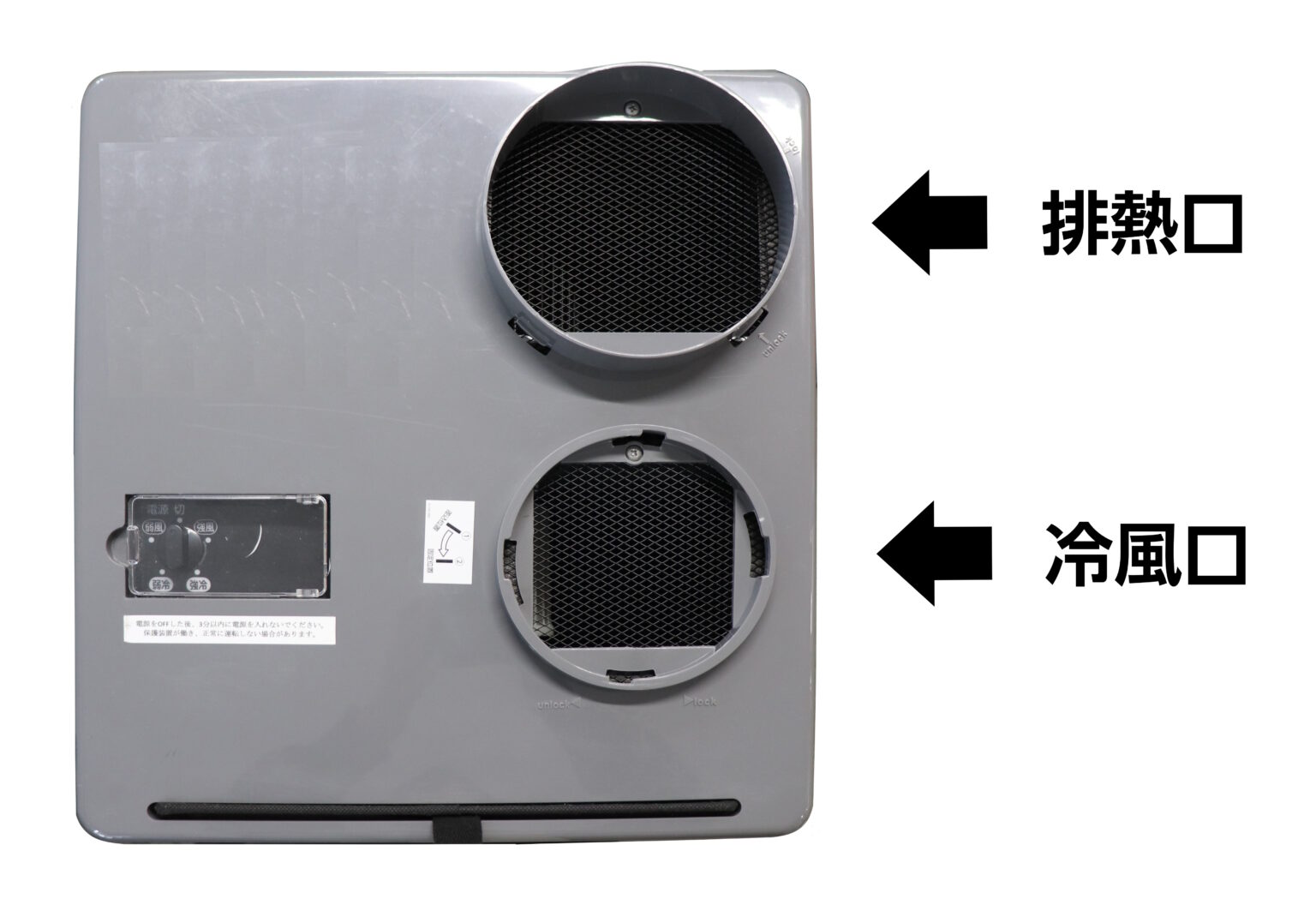

①冷風口に冷風エルボをセットします。
・冷風エルボの取付ハンドルが冷風口横の取付位置シールの①に合うように、エルボの凸部と本体取付部の凹部を合わせて差し込みます。
![](/wp-content/uploads/2023/03/61314d683ce5aa4d5fd8db574a2d4c49-scaled.jpg)

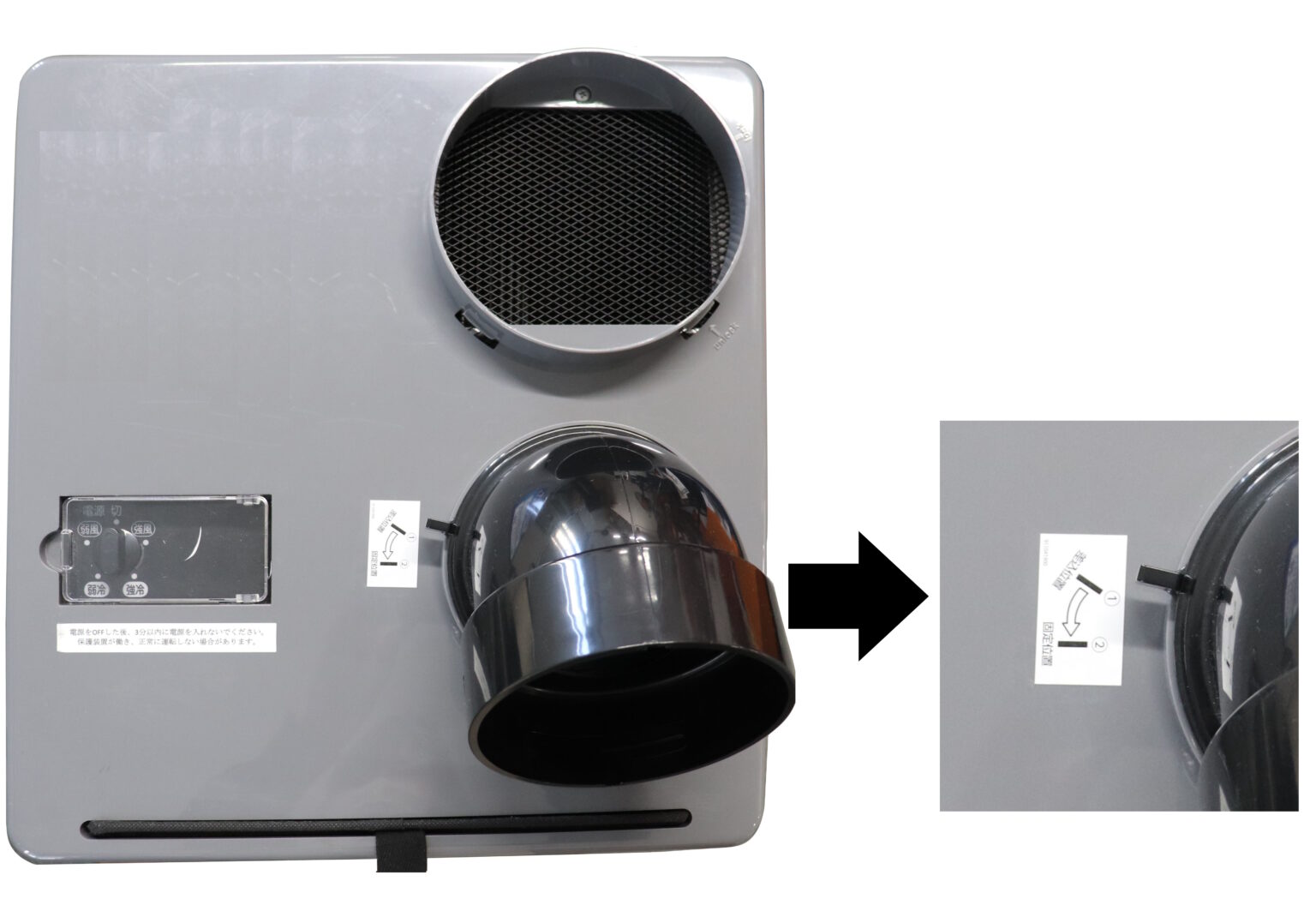

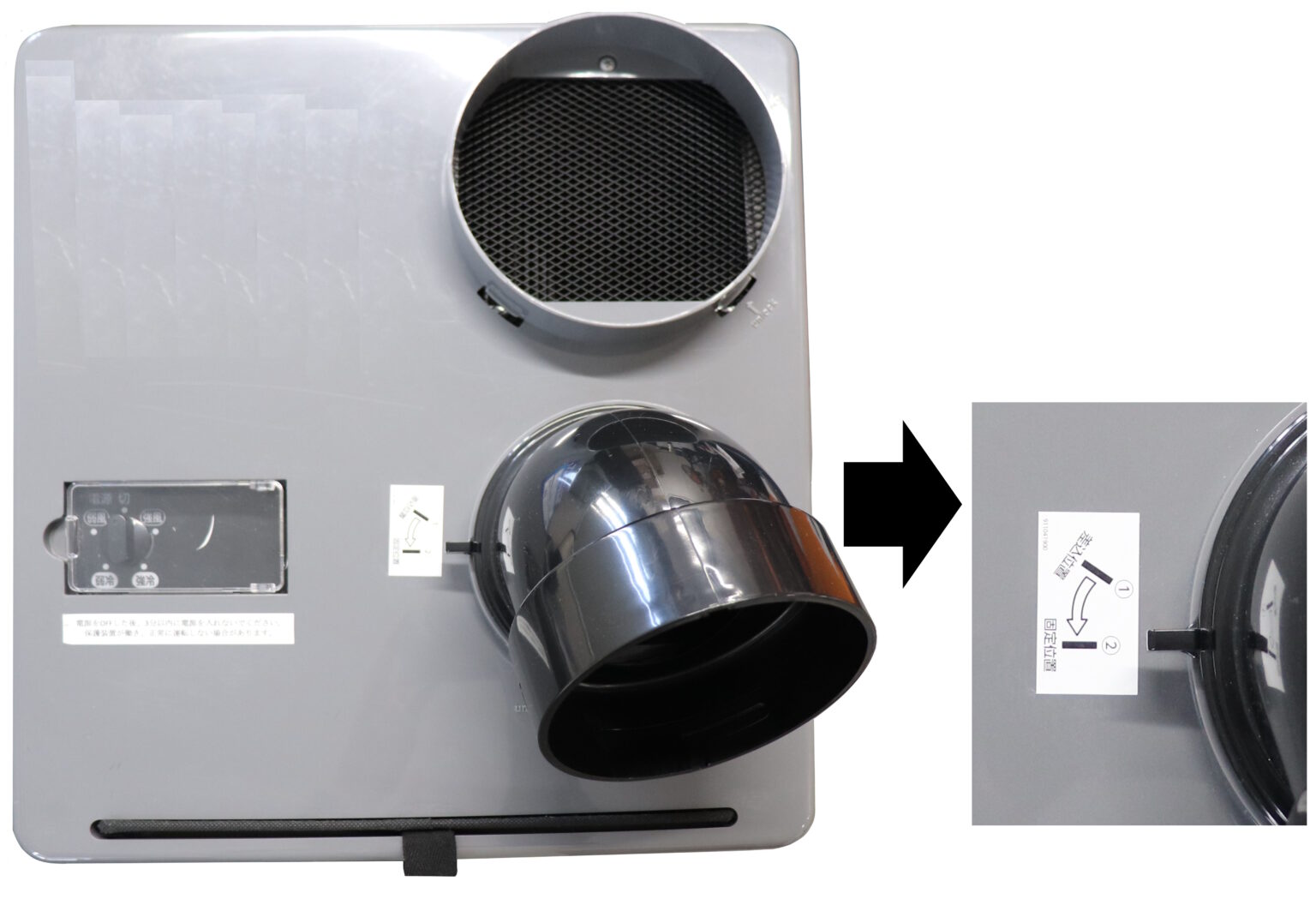

②取付ハンドルを回し冷風エルボを固定します。
・ハンドルを取付位置シールの②の位置になるように、両手でハンドルを左側に止まるまで回します。
![](/wp-content/uploads/2023/03/69e356902a027e2438d9d46b0f62bd43-scaled.jpg)

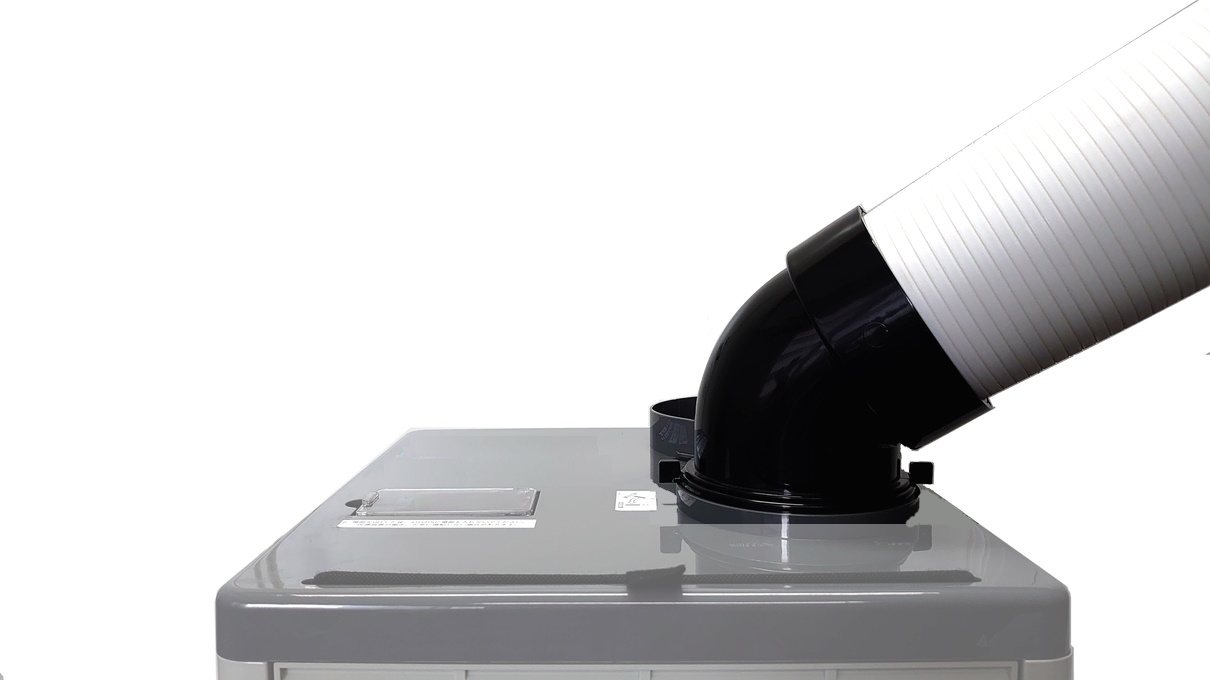

③冷風ダクトを取り付けます。
・冷風ダクトエルボを左右に動かしてみて、外れないことを確認してから、冷風ダクトを取り付けてください。
![](/wp-content/uploads/2023/03/7d6cf8c99bb872fe3193d63195d33b0d.jpg)

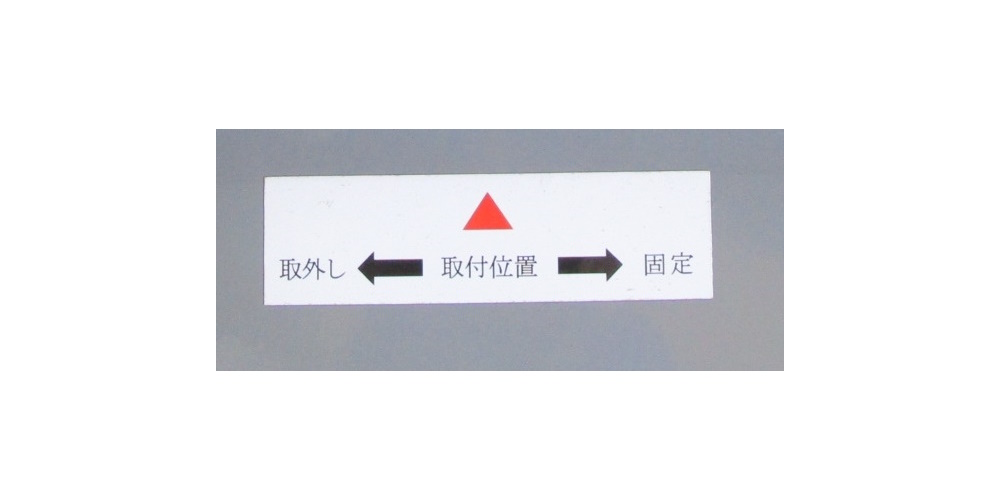

※ダクト取付位置シールには、下記シールが貼り付けてあるモデルもございます。
![](/wp-content/uploads/2023/03/LABEL-L.jpg)

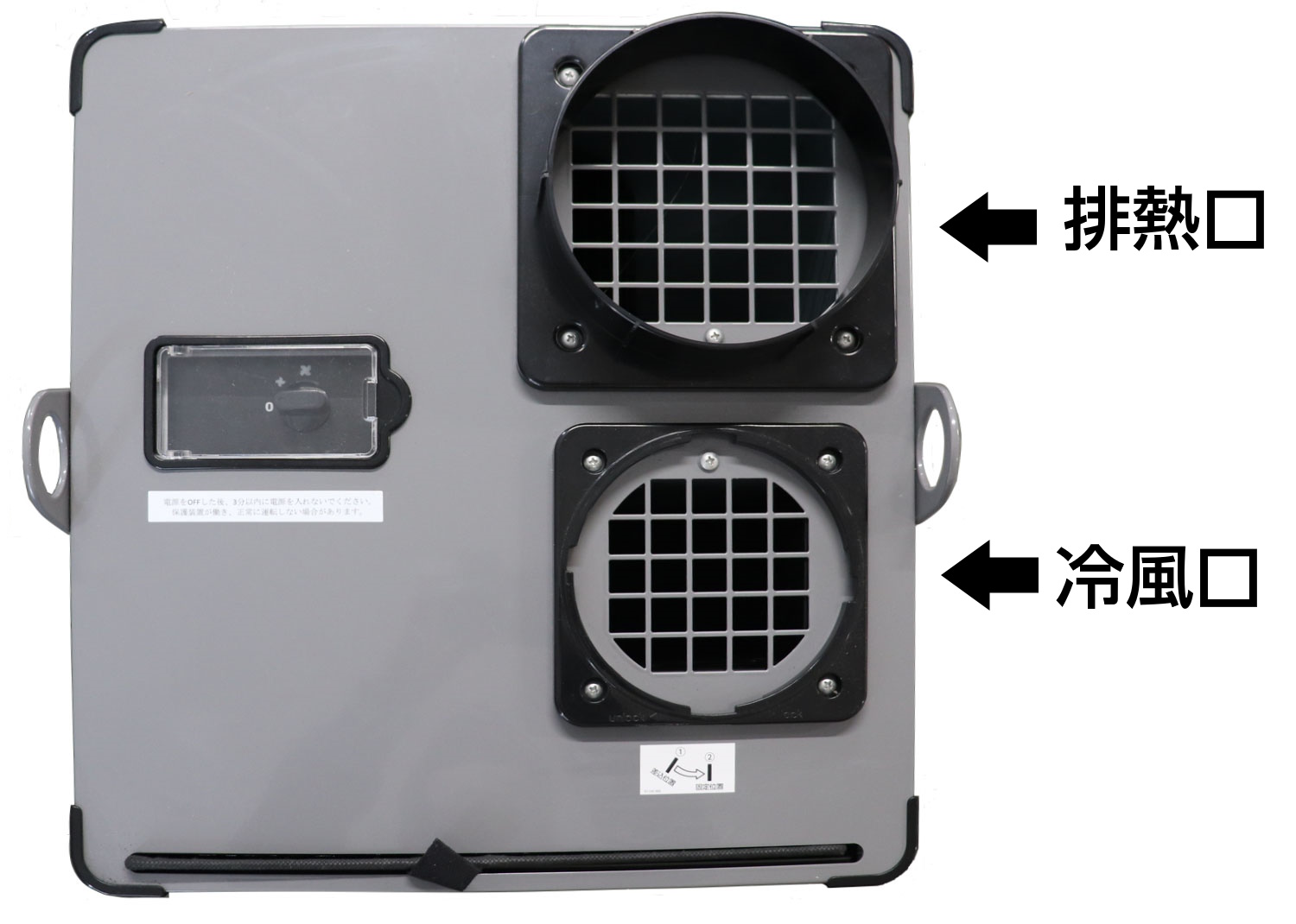

2.KES251MFBの取付手順
![](/wp-content/uploads/2023/03/2218f2f94a498420dfed60aaf9166d63.jpg)
①冷風口に冷風エルボをセットします。
・冷風エルボの取付ハンドルが冷風口横の取付位置シールの①に合うように、エルボの凸部と本体取付部の凹部を合わせて差し込みます。
![](/wp-content/uploads/2023/03/cb46267901a767398a405ff3ddbd4724.jpg)

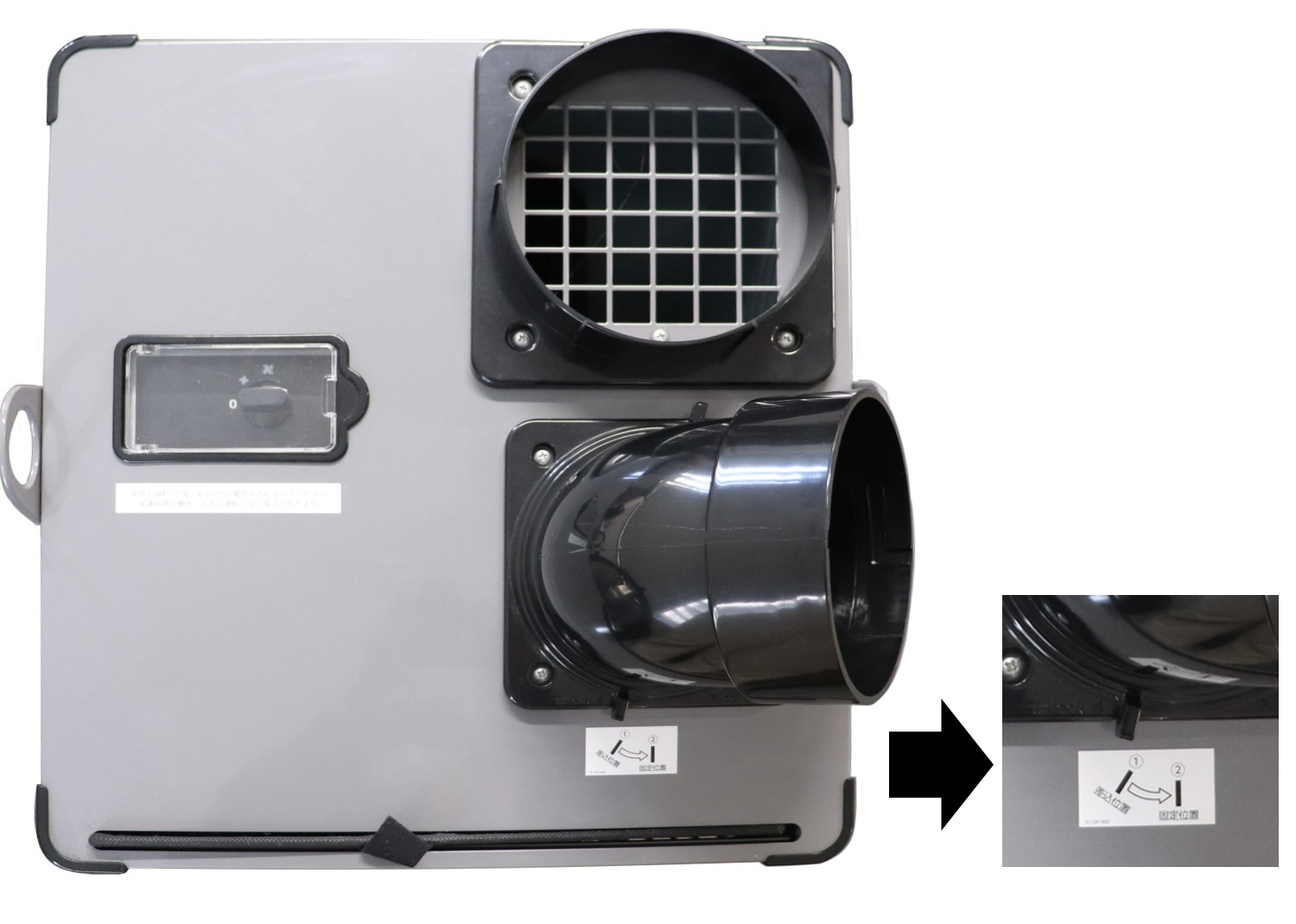

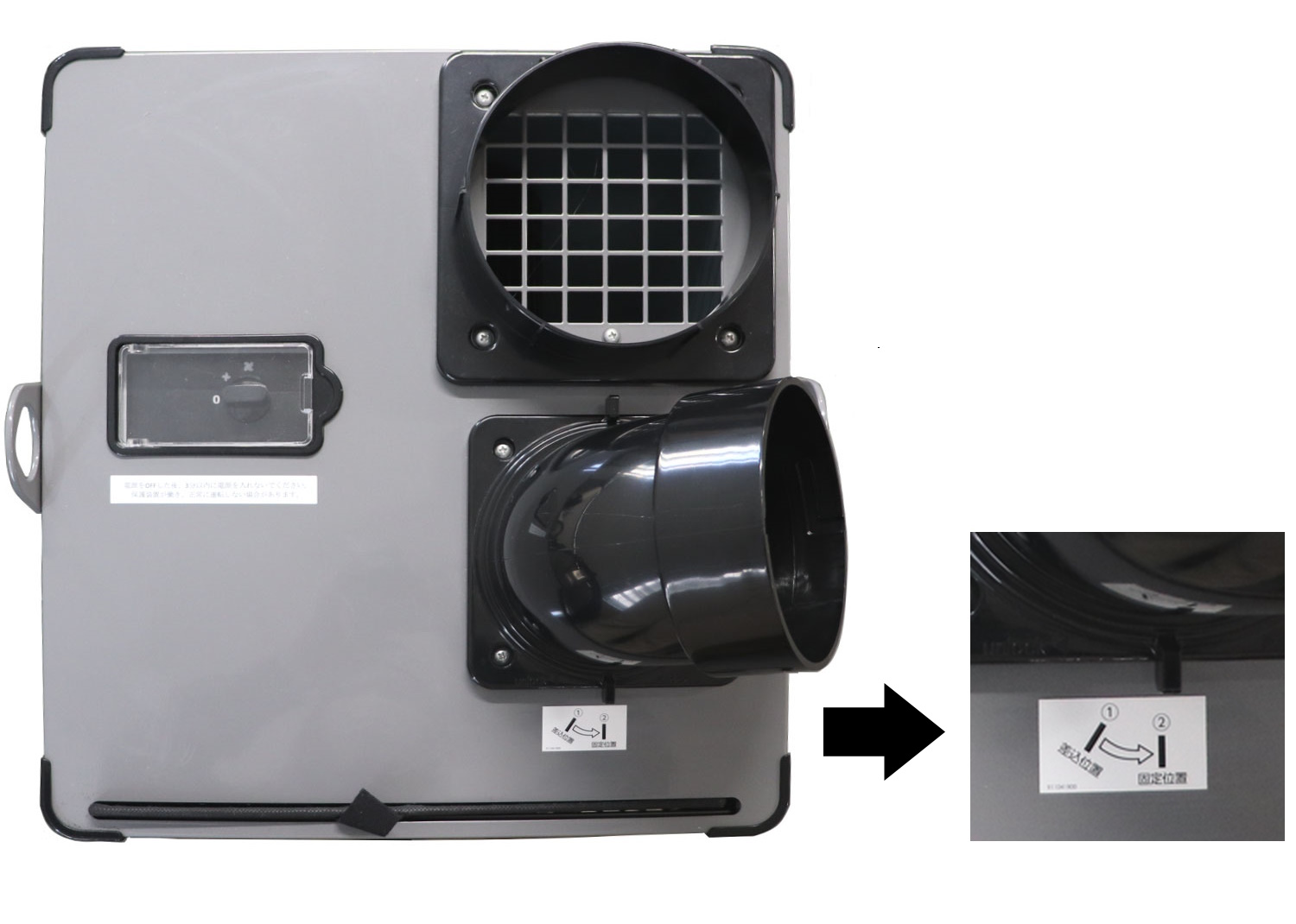

②取付ハンドルを回し冷風エルボを固定します。
・取付ハンドルを取付位置シールの②の位置になるように、両手でハンドルを左側に止まるまで回します。
![](/wp-content/uploads/2023/03/a7eef3f7267eec962c4707b3f7d8742c.jpg)

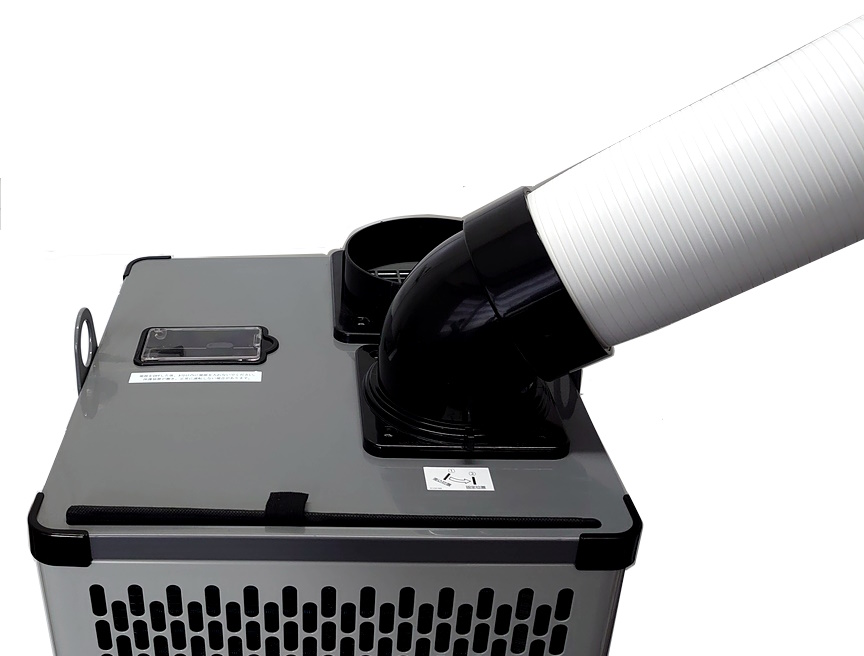

③冷風ダクトを取り付けます。
・冷風ダクトエルボを左右に動かしてみて、外れないことを確認してから、冷風ダクトを取り付けてください。
![](/wp-content/uploads/2023/03/002d3ca24328dedad2b4636491bb0923.jpg)
※ダクト取付位置シールには、下記シールが貼り付けてあるモデルもございます。
![](/wp-content/uploads/2023/03/LABEL-L.jpg)
3.KES151NABの取付手順
![](/wp-content/uploads/2023/03/35d7ea9ed6b665817c9c20adfe07bf4e.jpg)

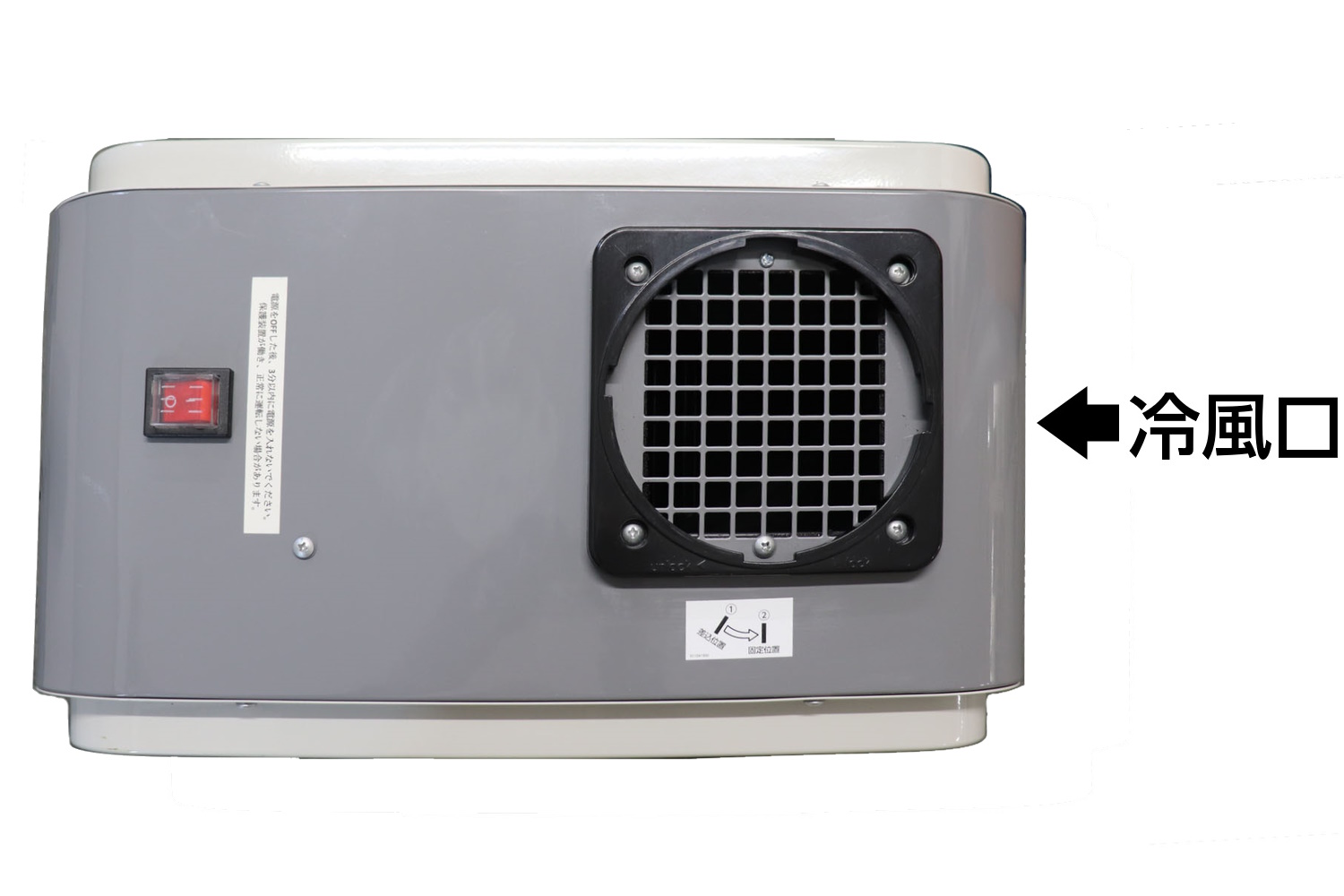

①冷風口に冷風エルボをセットします。
・冷風エルボの取付ハンドルが冷風口横の取付位置シールの①に合うように、エルボの凸部と本体取付部の凹部を合わせて差し込みます。
![](/wp-content/uploads/2023/03/0a07ce05855850f77d47cc8839f29654.jpg)

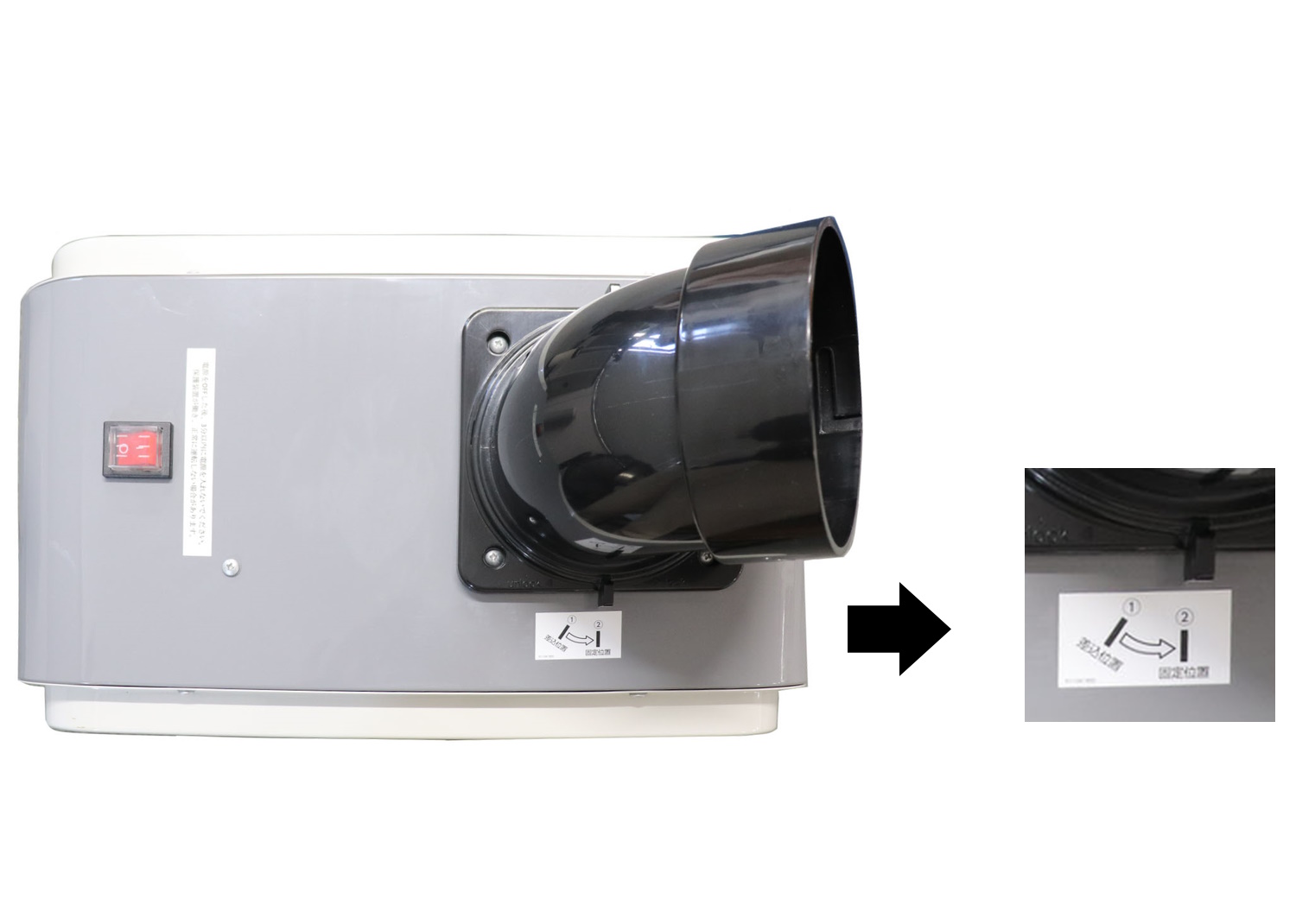

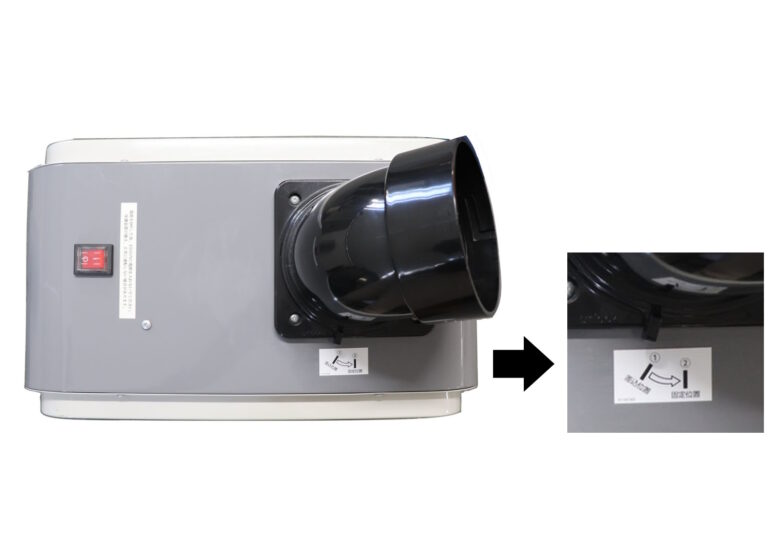

②取付ハンドルを回し冷風エルボを固定します。
・取付ハンドルを取付位置シールの②の位置になるように、両手でハンドルを左側に止まるまで回します。
![](/wp-content/uploads/2023/03/a2ec59a885ca154a4b2b96ee242f19cc.jpg)

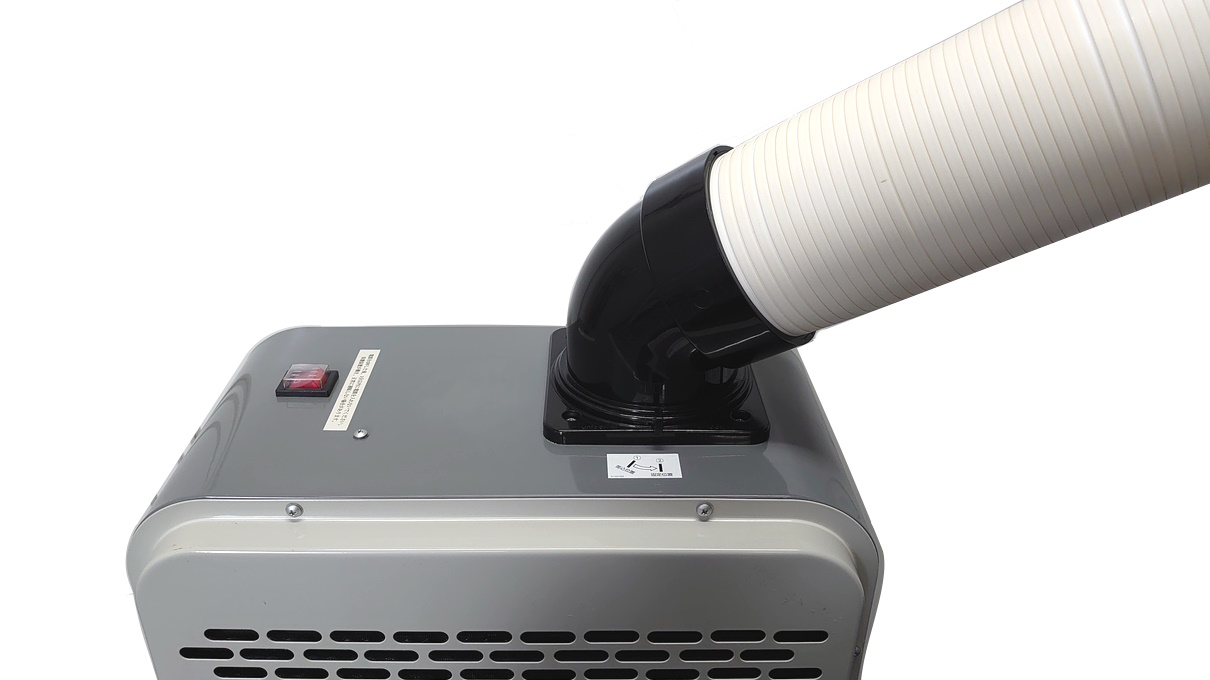

③冷風ダクトを取り付けます。
・冷風ダクトエルボを左右に動かしてみて、外れないことを確認してから、冷風ダクトを取り付けてください。
![](/wp-content/uploads/2023/03/efee477eae280d89b76d4993e447214f.jpg)
※ダクト取付位置シールには、下記シールが貼り付けてあるモデルもございます。
![](/wp-content/uploads/2023/03/LABEL-L.jpg)

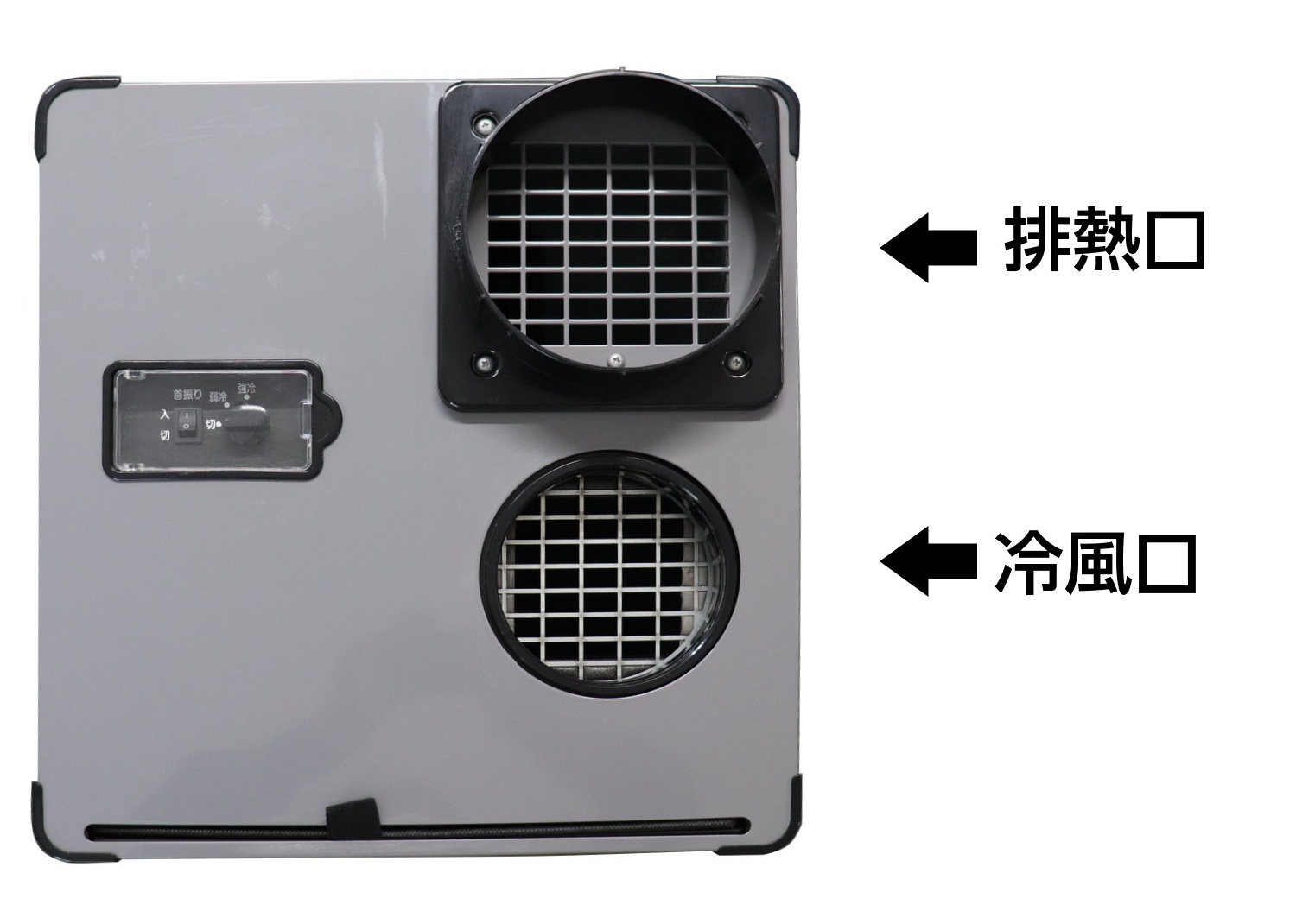

4.KES252AAB、KES251AABの取付手順
![](/wp-content/uploads/2023/03/5432a7a8c6b42f27e851bd7b530160d4.jpg)

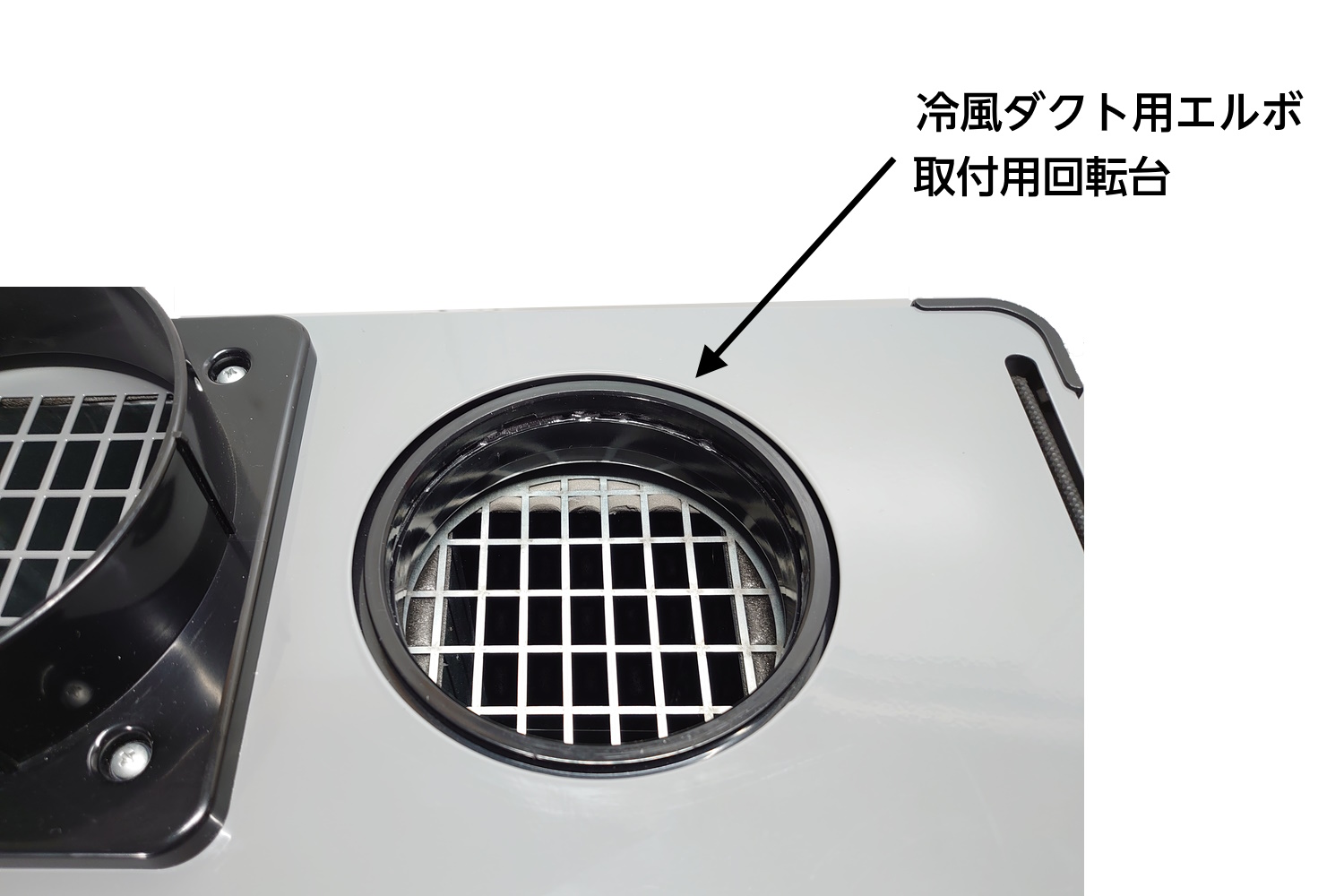

①冷風口に冷風エルボをセットします。
![](/wp-content/uploads/2023/03/7fda3bb3aa2383e99a9f858856d33323.jpg)

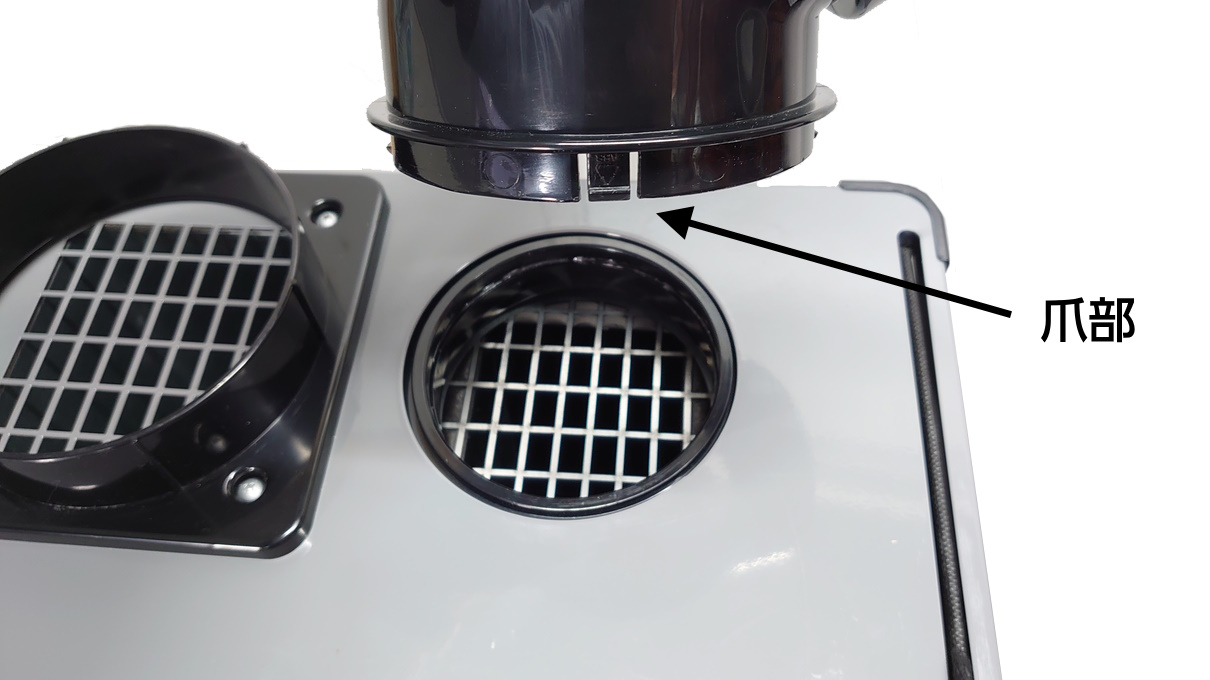

・冷風ダクト用エルボの爪部を回転台内側の凹部に合わせて取付けます。
![](/wp-content/uploads/2023/03/d83c4510235e0853d10f6d896940a439.jpg)

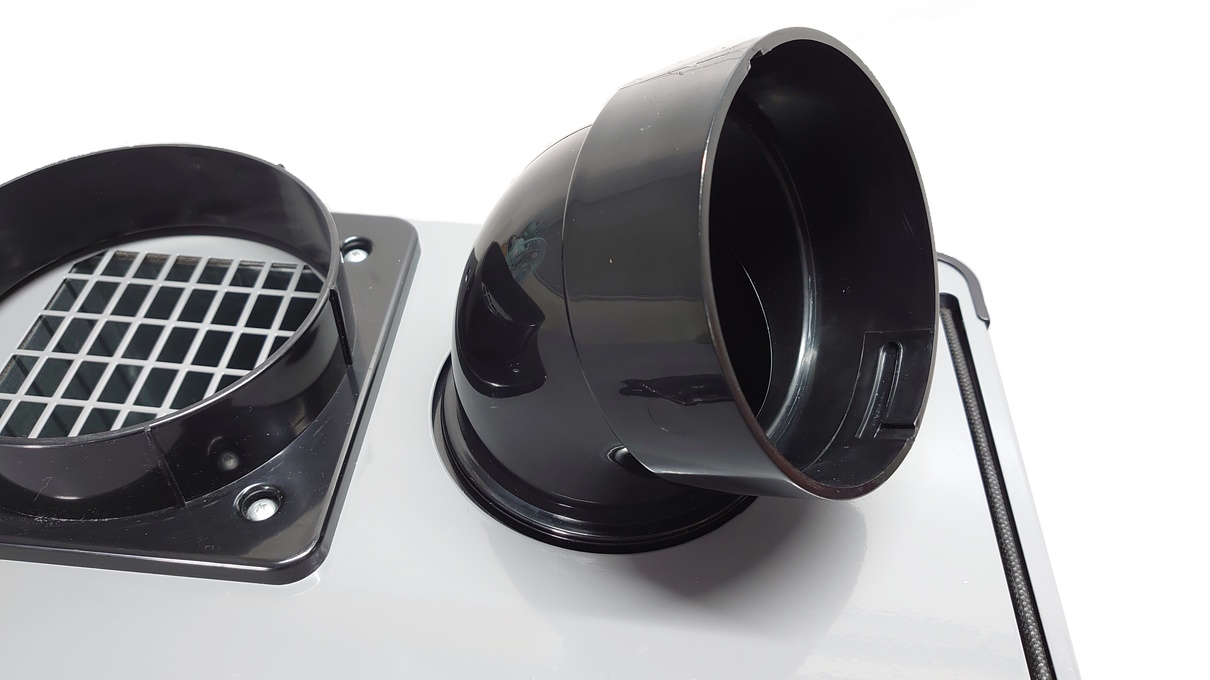

・『カチン』と音がするまで確実に押し込んでください。
![](/wp-content/uploads/2023/03/b8ed6439165722bce1a27e890cea5e0c.jpg)

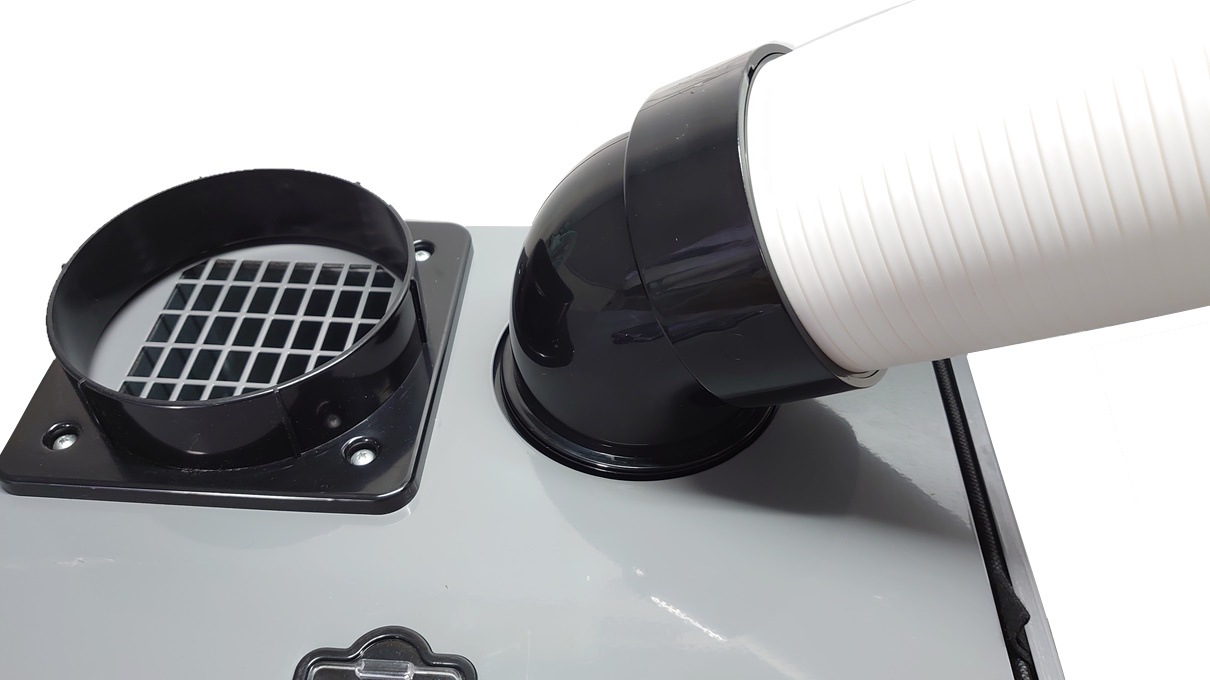

②冷風ダクトを取り付けます。
・冷風ダクトエルボを左右に動かしてみて、外れないことを確認してから、冷風ダクトを取り付けてください。
![](/wp-content/uploads/2023/03/edf2ffdf899e465183ef7bf317637951.jpg)
